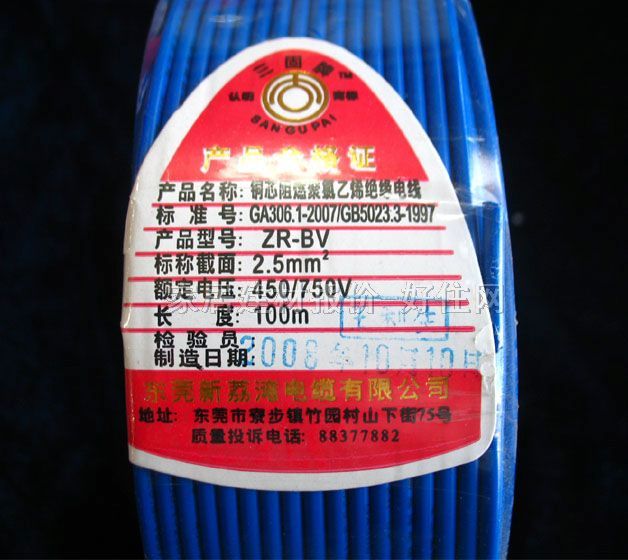

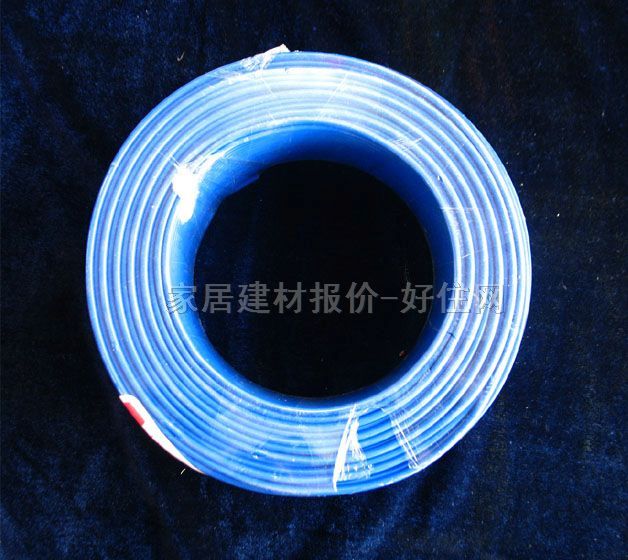

三圈牌单芯电线电缆 阻燃单塑铜芯聚氯乙烯绝缘电线 2.5m㎡ ZR-BV 100米 450\750V

电线电缆型号代码的含义
1、绝缘电线按固定在一起的相互绝缘的导线根数，可分为单芯线和多芯线，多芯线也可把多根单芯线固定在一个绝缘护套内。同一护套内的多芯线可多到24芯。
2、平行的多芯线用“B”表示，绞型的多芯线用“S”表示。
3、绝缘电线又可按每根导线的股数分为单股线和多股线，通常6平方毫米以上的绝缘电线都是多股线，6平方毫米及以下的绝缘电线可以是单股线，也可以是多股线，我们又把6平方毫米及以下单股线称为硬线，多股线称为软线。
4、硬线用“B”表示，软线用“R”表示。
5、 电线常用的绝缘材料有聚氯乙烯和聚乙烯两种，聚氯乙烯用“V”表示，聚乙烯用“Y”表示。 了解了上述内容，就可很方便看出电线型号的含义。
6、如下所示：
    BV 铜芯聚氯乙烯绝缘电线
    BLV 铝芯聚氯乙烯绝缘电线
    BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线
    BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线
    BVR 铜芯聚氯乙烯绝缘软线
    RV 铜芯聚氯乙烯绝缘安装软线
    RVB 铜芯聚氯乙烯绝缘平型连接线软线
    BVS 铜芯聚氯乙烯绝缘绞型软线
    RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线
    BYR 聚乙烯绝缘软电线
    BYVR 聚乙烯绝缘聚氯乙烯护套软线
    RY 聚乙烯绝缘软线
    RYV 聚乙烯绝缘聚氯乙烯护套软线；
    BVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平型电缆（电线）
    BLVVB 铝芯聚氯乙烯绝缘聚氯乙烯护套平型电缆（电线）
    BV-105 铜芯耐热105℃聚氯乙烯绝缘电线

其他型号符号的含义：
1、裸电线：
   L-铝线  T-铜线  G-钢线
2、电力电缆：
   V-塑料电缆  X-橡皮电缆
3、通信电缆：
   H-通信电缆  HJ-局用电缆  HP-配线电缆  HU-矿用电缆
4、电气装备用电线电缆：
   B-绝缘线  DJ-电子计算机  K-控制电缆  R-软线 Y-移动电缆  ZR-阻燃

   YQ 轻型橡套软电缆。 连接交流电压250V及以下轻型移动电气设备。
   YQW 连接交流电压250V及以下轻型移动电气设备，具有耐气候性和一定的耐油性能
   YZ 中型橡套软电缆。连接交流电压500V及以下各种移动电气设备
   YZW 连接交流电压500V及以下各种移动电气设备，具有耐气候和一定的耐油性能
   YC 重型橡套软电缆 。连接交流电压500V及以下各种移动电气设备，能承受较大的机械外力作用
   YCW 连接交流电压500V及以下各种移动电气设备，能承受较大的机械外力作用
注：型号中W表示户外型。

电线电缆的额定电压：
1. 额定电压u0/u为450v/750v或300v/500v的电线电缆适用于家用电器、电动工具或其他电器设备的电力传输线
2. 其中u0—电缆设计用的导体与屏蔽或金属套之间的额定工频电压；u—电缆设计用的导体之间的额定工频电压

电线电缆线芯标称截面知识
1、绝缘电线的导线直径和截面的关系可用几何公式计算，但不完全一致，例如2.5平方毫米的单股线，其导线的直径d国标规定为1.78毫米，计算其截面 S=П*（d/2）*（d/2） =П*（1.78/2）*（1.78/2） =2.49（平方毫米） 虽然截面小于2.5平方毫米，但符合GB5023.2—85的规定。
2、必须注意的是，1985年以前的标准，2.5平方毫米的导线直径为1.76毫米，此标准已废止。
3、 标称截面 BV系列 BVR系列 （平方毫米）  1.5 1/1.38 1.5 7/0.52 2.5 1/1.78 2.5 7/0.68 19/0.41 4 1/2.25 4 7/0.85 19/0.52 6 1/2.76 6 7/1.04 19/0.64 10 7/1.35 49/0.52 *表中分子代表股数，分母代表单股直径，单位毫米。
4、截面为10平方毫米及以下的单股铜芯线和单股铝芯线可直接设备、器具的端子连接；截面为2.5平方毫米及以下的多股铜芯线的线芯应先拧紧搪锡或压接端子后再与设备、器具的端子连接；多股铝芯线和截面大于2.5平方毫米的多股铜芯线的终端，除设备自带插接式端子外，应焊接或压接端子后再与设备、器具的端子连接。

如何计算需要用多少标称截面的电线电缆：
1. 我们在购买电线时经常会看到标签上注明有**m㎡的字样，这是指导线的截面面积，截面面积大小与可通过的电流电压有直接的关系，也就是我们通常说的多少面积的电线可用来带动多少功率的用电器；
2. 计算的办法是：
220v单相电源
1安培可通过电流220w
1平方毫米可以通过3安培电流
那么，1平方导线就可以带660w功率的电器
例如：2.5平方导线=2.5×3×220w=1650w的功率
3. 我们说的每平方毫米可以通过3安培电流是指考虑导线损耗和导线隐蔽在散热环境差的时候确定的，细的导线这个数值可以选的大一些，粗的导线可以选的小一些。散热条件好、导线长度短也可以选的大一些，比如1平方的导线可以工作在6安培，2.5平方可以选择10安培（2.2千瓦)等。

购买电线时怎样鉴别优劣
1、首先看成卷的电线包装牌上，有无中国电工产品认证委员会的“长城标志”和生产许可证号；看有无质量体系认证书；看合格证是否规范；看有无厂名、厂址、检验章、生产日期；看电线上是否印有商标、规格、电压等。还要看电线铜芯的横断面，优等品紫铜颜色光亮、色泽柔和，铜芯黄中偏红,表明所用的铜材质量较好,而黄中发白则是低质铜材的反映。
2、可取一根电线头用手反复弯曲，凡是手感柔软、抗疲劳强度好、塑料或橡胶手感弹性大且电线绝缘体上无龟裂的就是优等品。电线外层塑料皮应色泽鲜亮、质地细密，用打火机点燃应无明火。
3、截取一段绝缘层,看其线芯是否位于绝缘层的正中。不居中的是由于工艺不高而造成的偏芯现象,在使用时如果功率小还能相安无事,一旦用电量大,较薄一面很可能会被电流击穿。
4、一定要看其长度与线芯粗细有没有做手脚。在相关标准中规定,电线长度的误差不能超过5%,截面线径不能超过0.02%,但市场上存在着大量在长度上短斤少两、在截面上弄虚作假(如标明截面为2.5平方毫米的线,实则仅有2平方毫米粗)的现象。
