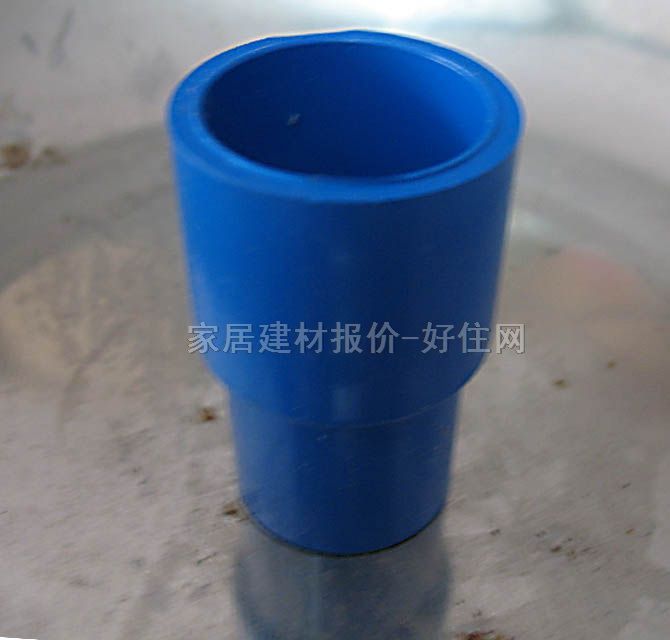

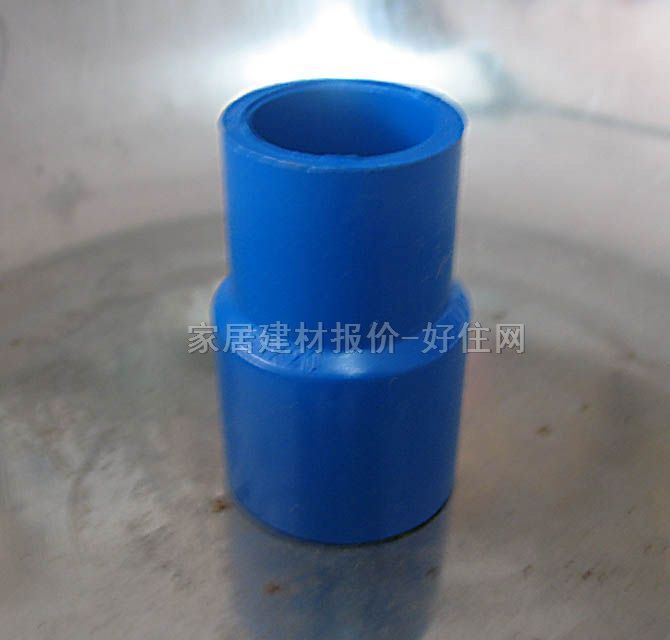

联塑管材配件 异径套 异径DN20m-25mm PVC-U管 异径

一、产品简介：

异径管又称大小头。化工管件之一，用于两种不同管径的连接。又分为同心大小头和偏心大小头。偏心大小头(异径管)。

二、异径管材质包括不锈钢异径管(304304l316316l)，合金钢，异径管碳钢大小头，异径管20号钢q234q345等。

三、异径管标准：国标美标英标以及各种非标高压冲压。

电力部标准GD0506~0507压力容器配套的法兰、管板相应标准：JB/T4700~4707-2000执行国家标准（GB/T9112-2000），机械部标准（JB81-59，JB/T74-94），石化部标准（SH3406-96），化工部标准（HG5010-58，HG20592-97）等等。出口锻钢法兰材质符合美国的ASTM.A105标准。

四、无缝异径管的制作

异径管（大小头）是用于管道变径处的一种管件。通常采用的成形工艺为缩径压制、扩径压制或缩径加扩径压制，对某些规格的异径管也可采用冲压成形。

1. 缩径/扩径成形。

异径管的缩径成形工艺是将与异径管大端直径相等的管坯放入成形模中，通过沿管坯轴向方向的压制，使金属沿模腔运动并收缩成形。根据异径管变径的大小，分为一次压制成形或多次压制成形。扩径成形是采用小于异径管大端直径的管坯，用内冲模沿管坯内径扩径成形。扩径工艺主要解决变径偏大的异径管不易通过缩径成形的情况，有时根据材料和产品成形需要，将扩径与缩径的方法合并使用。在缩径或扩径变形压制过程中，根据不同材料和变径情况，确定采用冷压或热压。通常情况下，尽量采用冷压，但对多次变径而引起严重的加工硬化的情况、壁厚偏厚的情况或合金钢的材料宜采用热压。

2. 冲压成形。

除使用钢管为原料生产异径管外，对部分规格的异径管还可用钢板采用冲压成形工艺进行生产。拉伸所使用的冲模形状参照异径管内表面尺寸设计，用冲模将下料后的钢板冲压拉伸成形。

五、应力分布或变形的特征：

(1)内压作用下同心异径管大小端的面积压力差产生的弯矩引起大端相对张开、小端相对收缩的现象；

(2)内压作用下偏心异径管偏心侧大端内表面及偏心侧中部外表面的环向应力最大。
