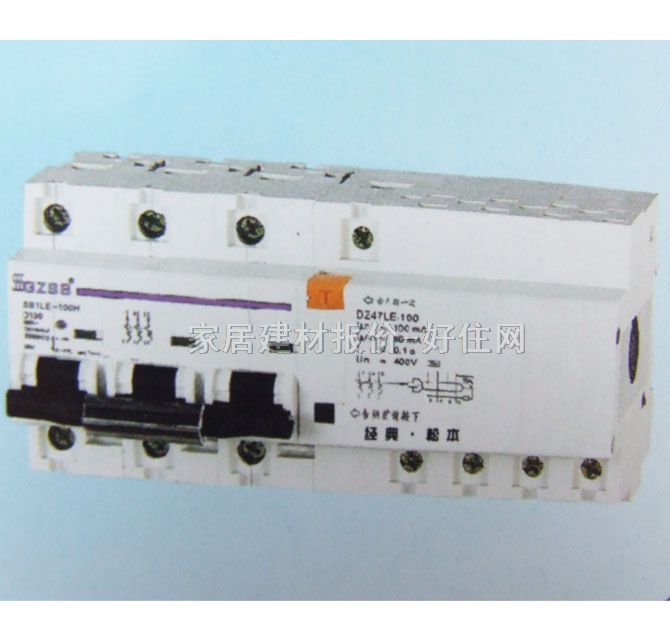

松本断路器\空气开关 SB1LE-100 3P+N 80A 漏电断路器

什么是空气开关？

    空气开关是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。简单地说，空气开关是一种只要电路中电流过大就会自动断开的开关。

空气开关的原理与作用：

原理：
    脱扣方式有热动、电磁和复式脱扣3种。
    当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源。　当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三副主触头分断，切断电源。 　　
    开关的脱扣机构是一套连杆装置。当主触点通过操作机构闭合后，就被锁钩锁在合闸的位置。如果电路中发生故障，则有关的脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在释放弹簧的作用下迅速分断。按照保护作用的不同，脱扣器可以分为过电流脱扣器及失压脱扣器等类型。

作用：
    在正常情况下，过电流脱扣器的衔铁是释放着的；一旦发生严重过载或短路故障时，与主电路串联的线圈就将产生较强的电磁吸力把衔铁往下吸引而顶开锁钩，使主触点断开。欠压脱扣器的工作恰恰相反，在电压正常时，电磁吸力吸住衔铁，主触点才得以闭合。一旦电压严重下降或断电时，衔铁就被释放而使主触点断开。当电源电压恢复正常时，必须重新合闸后才能工作，实现了失压保护。 　　
因为绝缘方式有很多，有油开关，真空开关和其它惰性气体（六氟化硫气体）的开关。

    空气开关就是利用了空气来熄灭开关过程中产生的电弧。所以叫空气开关。

空气开关的正常工作条件：

● 周围空气温度

○ 周围空气温度上限+40℃；○ 周围空气温度下限-5℃；○ 周围空气温度24h的平均

值不超过+35℃。

● 海拔：安装地点的海拔不超过2000m。

● 大气条件：

大气相对湿度在周围空气温度为+40℃时不超过50％；在较底温度下可以有较高的相对湿

度；最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度+25℃，并考虑到

因温度变化发生在产品表面上的凝露。

● 污秽等级:污秽污染等级为3级。

空气开关选购指南：

    现代都市生活忙碌而紧张，一个温暖的家能带给每个人最放松的休闲时光。可是如何才能让家变得温暖舒适呢？只要掌握一些小技巧，就能轻松打造宜人家居。生活家小编为您准备了从房屋装修到家居布置等一系列的时尚资讯，帮您拥有轻松舒适的生活。断路器，全称自动空气断路器，也称空气开关，是一种常用的低压保护电器，可实现短路、过载等功能。
    断路器在家庭供电中作总电源保护开关或分支线保护开关用。当住宅线路或家用电器发生短路或过载时，它能自动跳闸，切断电源，从而有效的保护这些设备免受损坏或防止事故扩大；
    家庭一般用二极（即2P）断路器作总电源保护，用单极（1P）作分支保护；
    断路器的额定电流如果选择的偏小，则断路器易频繁跳闸，引起不必要的停电，如选择过大，则达不到预期的保护效果，因此家装断路器，正确选择额定容量电流大小很重要。
    一般小型断路器规格主要以额定电流区分6A，10A，16A，20A，25A，32A，40A，50A，63A，80A，100A等；那么一般家庭如何选择或验算总负荷电流的总值呢？

1、首先计算各分支电流的值

①纯电阻性负载，如灯泡，电热器等用注明功率直接除以电压即的，公式I=功率/220v；

例如20w的灯泡，分支电流I=20W/220=0.09A

电风扇、电熨斗、电热毯、热水器、电热水器、电暖器、电饭锅、电炒锅、吸尘器、空调等为阻性负载

②感性负载，如荧光灯，电视机，洗衣机，等计算稍微复杂，要考虑消耗功率，具体计算还要考虑功率因数等，为便于估算，笔者给出一个简单的计算方法，即一般感性负载，根据其注明负载计算出来的功率在翻一倍即可，例如注明20W的日光灯的分支电流I=20W/220v=0.09A，翻倍为0.09A*2=0.18A（比精确计算值0.15A，多0.03A）

2、总负荷电流即为各分支电流之和

    知道了分支电流和总电流，就可以选择分支断路器及总闸断路器、总保险丝，总电表以及各支路电线的规格，或者验算已设计的这些电气部件的规格是否符合安全要求；

    还有：为了确保安全可靠，电气部件的额定工作电流一般应大于2倍所需的最大负荷电流；此外，在设计、选择电气部件时，还要考虑到以后用电负荷增加的可能性，为以后需求留有余量。

备注：80A,100A同价
