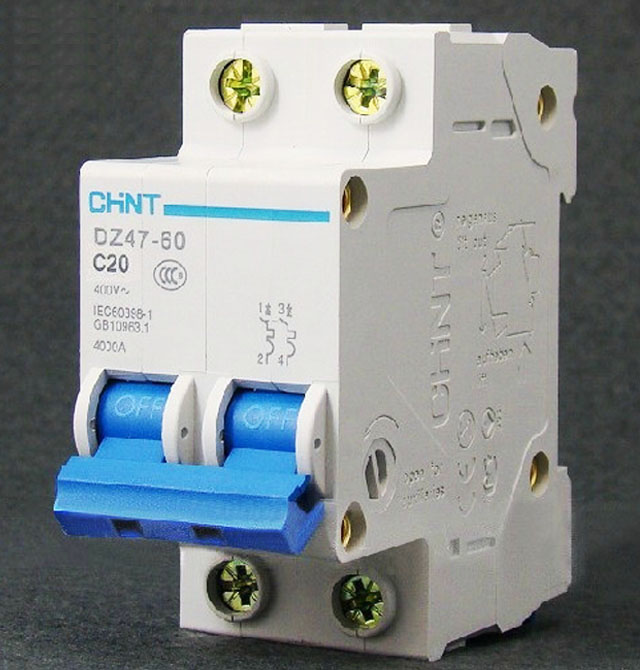

正泰断路器\空气开关 DZ47-60 C20 2P 20A 空气开关（塑壳断路器）

断路器的几大功能：
A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。
B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。
C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。

1P断路器与DPN断路器的区别：
一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。
二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器的宽度比1P和DPN断路器宽一倍。
三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。

断路器（空气开关）的极性和表示方法
单极1P： 220V 切断火线
双极2P： 220V 火线与零线同时切断
双极1P+N：220V 相线+中性线同时切断
三级3P:  380V 三相线全部切断
四级4P： 380V 三相火线一相零线全部切断。

家庭用电路的配置方法为：
1、总开关一回路
2、照明一回路
3、客厅、卧室插座一回路
4、厨房、卫生间插座一回路
5、每个空调各一回路

空调如何换算功率及匹配断路器空气开关
1匹=750W
1.5匹=1.5×750W=1125W
2匹=2×750W=1500W
2.5匹=2.5×750W=1875W 此计算法以此类推。

1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。

2例：3匹空调应选择多少A的空气开关？（220V电压）
750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

3例：5匹空调应选择多少A的空气开关？( 380V电压)
750W×5匹=3750W×3倍（冲击电流）=1125W÷380V=29.60≈32A(功率÷电压=安培)

安装或施工说明:
1.、按产品说明书进行安装。
    (1) 应安装在干燥、清洁的地方。不能装在露天和潮湿地方，不能装在灰尘多、受烟薰的地方。因为雨水、潮气或灰尘、烟雾侵入漏电开关，能使金属件生锈动作不灵、绝缘降低，或使电子元件受到腐蚀，致使整机过早损坏。
    (2) 漏电开关的进、出线不可接反。因为进线接电源，当漏电开关跳闸后，其辅助电源亦断开，其内晶闸管瞬间导通不会损坏；若出线接电源，跳闸后辅助电源不能断开，晶闸管有一特性，就是导通后即使触发信号消失，仍旧保持导通状态，则晶闸管因较长时间导通而烧毁，整机因而损坏。
2、应由电工动手安装。因电工有一定的电气知识和电力工作经验，能选择恰当位置、安装正确、走线美观、出现问题可当即处理。
3安装中可能出现的问题及处理方法
    (1) 按"试跳按钮"不会动作。检查电源和接线，若均无问题，则是漏电开关故障，应换新的。
    (2) 安上后合上开关即动作，送不上电。先检查电源电压，看是否过压引起漏电开关动作；若电压正常，退掉负载线，若一开仍跳，系漏电开关故障，应换新的，若不跳，系被保护的线路泄漏过大，超过漏电开关的额定漏电动作电流。

采购指南：
（1） 由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。
（2） 断路器的短路整定电流应躲过线路的正常工作启动电流。（大概有30%的设计者注意到了这一条）。
（3） 按线路的最大短路电流来校验低压断路器的分断能力；（大概有10%的设计者注意到了这一条）。
（4） 按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（大概有5%的设计者注意到了这一条）。
（5） 按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。（大概有1%的设计者注意到了这一条）。
