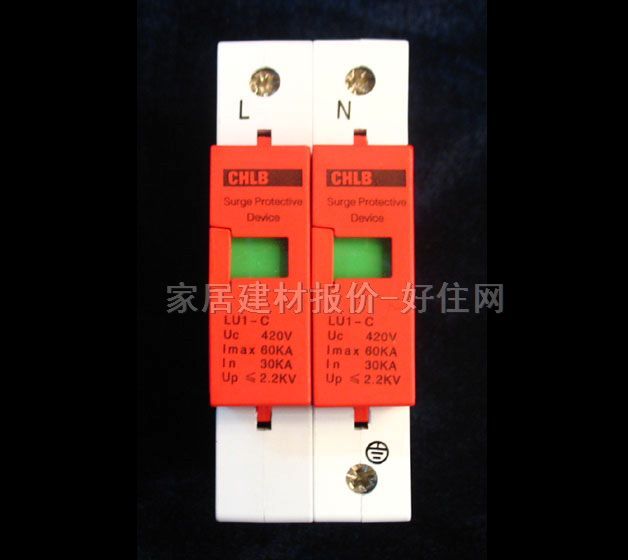

华工防雷电保护器 LU1-C 30kv 雷电放电器

产品简介：

防雷模块是防雷器的一种，做成模块状，卡在配套的底座上。其底座通常是安装在导轨上的。

  防雷模块是在感应到线路上高压后瞬间把线路和“地”联通，泄放雷电流的。

如果防雷模块要正常运行需满足以下几个条件：

1，接线方式正确：凯文连接、线线对应；

2，泄放雷电通路性能良好——电阻小：线径足够，接地线小于0.5mm²；

3，接地电阻达到要求，一般小于4欧姆；

4，在电源防雷模块方面要注意电气配合，就是每级防雷器之间的距离要合适。

5，防雷器本身运行正常：没有烧黑的现象，指示灯正常，用模块检测设备检查正常。

采购指南：

1 、 如何选用合适的电源避雷器

在一个地区选择保护不同类型设备的避雷器，应综合考虑如下因素：

该地区雷暴强度 Ng 以及最大放电电流发生的概率P

被保护设备耐受冲击水平

被保护设备价值 （应根据国家经济水平而定）

被保护设备的社会重要性

确定不同保护电压 UP 和放电电流的电源避雷器

2 、 电源避雷器关键参数

1.最大放电电流Imax：

使用8/20μs波冲击避雷器一次，能承受的最大放电电流。可根据当地的雷暴强度Ng（或年均雷暴日Td）以及环境因素作适当选择。

2.最大持续耐压Uc（rms）：

指避雷器在此电压值下能连续工作而不影响其作为避雷器的参数。Uc与保护电压Up成非线性正比。

3.残压Ur和保护电压Up

残压Ur：指在额定放电电流In下的残压值。

保护电压Up：保护电压Up与Uc电压和Ur有关，Ur，保护电压的选择与被保护设备的耐压值有关。

根据氧化锌压敏电阻特性，当选用的压敏电阻的Uc值高时，其Up和Ur也会相应提高，如在放电电流为10kA（8/20μs）时：

Uc=275V Ur（10kA，8/20μs）≤1200V

Uc=385V Ur（10kA，8/20μs）≤1600V

Uc=440V Ur（10kA，8/20μs）≤1800V

3、 电源防雷器的分类

1.按放电电流区分

耐受10/350μs波产品：该波形是模拟直击雷波形，波形能量大，目前有空气间隙型和压敏电阻型产品。如易龙公司的EPP100型。

耐受8/20μs波产品：该波形是模拟感应雷波形，是目前使用较多的波形。常见放电电流参数有100kA，80kA，65kA，40kA，20kA等，使用氧化锌压敏电阻。如易龙公司的EPP100/EPP80/ EPP65/EPP50/EPP40/EPP30/EPP20型。

2.按保护方式区分

单片式：用户可根据电网接线方式，自由组合，选择不同数量和种类避雷器。如易龙公司EPP系列产品。

组合式：供货商为了用户接线方便，已经根据不同接线系统将各种模块组成一套，常见有易龙公司的EPP系列避雷器。

安装方式：常见的为35mm导轨安装，也有个别公司为螺钉固定。

3.按外形结构区分

模块式：用户可根据电网接线方式，自由组合，选择不同数量和种类避雷器。如易龙公司EPP系列产品。

箱 式：将一组或两组模块式避雷器置于一个防雷箱体中，适用于配电箱或设备柜空间不足的场合。

单级防雷箱：同一等级模块的一组电源避雷器安装于一个防雷箱中。

多级防雷箱：两组模块式避雷器置于一个防雷箱体中。为了解决在有限的空间做到两级防雷保护，通过串接解耦线圈或安装隔离变压器，既能泄放大电流，又能将残压限制在1kV或更低，通常可以使用两个单级防雷箱起到多级防雷箱的同等效果。
