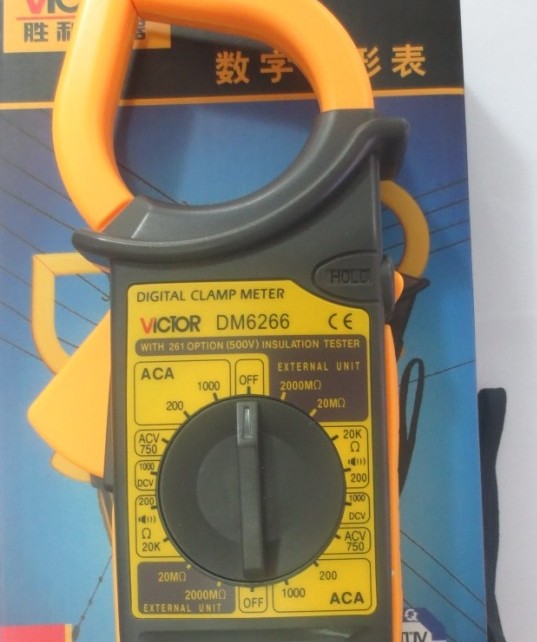

胜利万能表 DM6266 钳形万用表 交直流钳表 液晶数字显示

万能表介绍
万用表的结构。万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。测电压时的内阻越大，其性能就越好。表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。第四条标有dB，指示的是音频电平。
（2）测量线路：测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成 　　它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关：其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。转换开关一般有两个，分别标有不同的档位和量程。

交直流万能表上符号的含义
∽ 表示交直流
V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V
A－V－Ω 表示可测量电流、电压及电阻
45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz
2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V
另外，钳表和摇表盘上的符号与上述符号相似

万能表的使用
一、电压的测量
　　1、直流电压的测量，如电池、随身听电源等。首先将黑表笔插进“com”孔，红表笔插进“V Ω ”。把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量。如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。
    2、交流电压的测量。表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。交流电压无正负之分，测量方法跟前面相同。无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。
二、电流的测量
　　1、直流电流的测量。先将黑表笔插入“COM”孔。若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入 “200mA”插孔，将旋钮打到直流200mA以内的合适量程。调整好后，就可以测量了。将万用表串进电路中，保持稳定，即可读数。若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。
    2.交流电流的测量。测量方法与直流电相同，不过档位应该打到交流档位，切记：电流测量完毕后应将红笔插回“VΩ”孔，否则直接测电压会烧机。
三、电阻的测量
　　将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。读数时，要保持表笔和电阻有良好的接触；注意单位：在“200”档时单位是“Ω”，在“2K”到“200K“档时单位为 “KΩ ”，“2M”以上的单位是“MΩ”。
