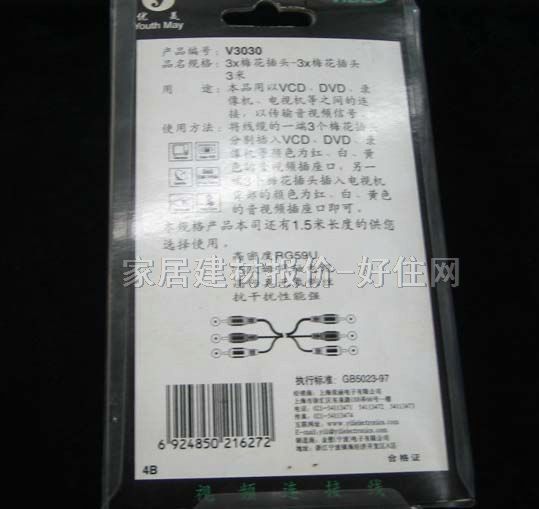

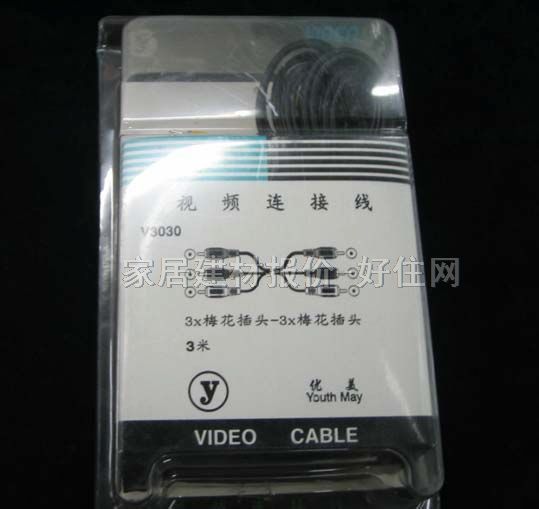

优美带接头电器连接线 V3030视频连接线 3米 3莲花接头

常识简介

    按设备端连接方式分有BNC（俗称卡头），RCA（俗称莲花头）两种。音频连接线，简称音频线，由音频电缆和连接头两部分组成，其中：音频电缆一般为双芯屏蔽电缆，连接头常见的有RCA（俗称莲花头）、XLR（俗称卡侬头）、TRS JACKS（俗称插笔头）。

二、制作视频线注意事项：
    1.必须选择正确的视频电缆和连接头。选择电缆首先应注意其标称的阻抗，有一种特征阻抗为50Ω的电缆在外观上和视频电缆很接近，切不可混淆。另外，应注意电缆或连接头有没有发生氧化的情况，该电缆或连接头应当报废或者视情况进行处理，否则，氧化物将造成焊点虚焊，导致信号严重衰减，甚至中断。市场有个别厂商偷工减料，生产的视频线不符合规格，如：屏蔽层稀疏，线径不标准等等，购买时也要注意。在连接头的选择上尽量符合设备需要，避免使用转换头，规格应按电缆的规格对应使用。
    2.必须保证良好的压接质量或焊接质量。使用压接方式的接头，对电缆的各层线径和压接的工艺要求很严格，表面上制作起来较省事，但稍不注意，就可能虚接，如果经常拔插，可靠性就更低，应尽量避免使用这种类型的接头，不得已要使用时，最好压接后，再加焊一下，同时在拔插时，避免在电缆上用力。相对而言，焊接型的接头对工艺要求就低一些，但仍然需要注意接头的规格要和电缆规格一致，焊接要求和焊接普通电子电路板的要求相同，焊点要光滑，平整，没有虚焊。

    必须检查是否有开路或短路的情况。每当做好一条视频线，无论是什么接头，长度多少，都要用万用表进行一次检查，确定没有开路或短路的情况后，才算完成。
